寶鋼湛江鋼鐵焦?fàn)t智能設備的應用
2024-04-18 09:57:53
1 焦?fàn)t背景概況
煉鐵廠是寶鋼湛江鋼鐵重要的組成單位，煉鐵下設高爐、燒結、焦化、球團、原料5大單元，全流程的煉鐵工藝。其中，煉焦單元一二期為：年產干全焦約340萬t，采用4×65孔JNX2-70-2型復熱式頂裝焦?fàn)t，配套4×140t/h干熄焦設施、2×30MW抽汽凝汽式汽輪發電機組。三期為：年產干熄焦160萬t，采用2×65孔JNX2-70-2型復熱式頂裝焦?fàn)t，配套3×140t/h干熄焦設施。其中一二焦?fàn)t配備推焦機、導焦機、裝煤車、有（無）驅動運載車各3套，為2開1備使用；三焦?fàn)t新建推焦機、導焦機、裝煤車和電車各2套，為1開1備使用。采用2-1串序?qū)μ炕疫M(jìn)行操作，其焦?fàn)t移動車輛按焦?fàn)t作業計劃，首先由裝煤車完成從煤塔下取出煉焦煤，裝入炭化室，經過1個結焦周期，由推焦機啟閉機側焦?fàn)t爐門，同時由導焦機啟閉焦側焦?fàn)t爐門，并將成熟的焦炭推出炭化室導入旋轉焦罐車，電機車驅動焦罐運載車到達牽引位，干熄焦?fàn)恳龣M移焦罐臺車，送至提升機進行熄焦，熄焦直送高爐使用，蒸汽鍋爐利用余熱進行汽輪機發電。煉焦生產作業往往人機結合頻率高，操作環境惡劣，作業風險高，容易出現機械傷人、灼傷、中毒等問題。
通過三焦?fàn)t智能設備及技術運用，操作人員可以按照手動、自動方式進行操作，結合焦?fàn)t本體的液壓交換機，爐底巡檢機器人，上升管余熱利用及自動開閉和火落判定技術等功能相互配合，完成焦?fàn)t無人化生產作業。
2 三焦?fàn)t智能設備及技術應用措施
2.1 煙道廢氣脫硫脫硝凈化裝置
焦?fàn)t三期設置1套焦?fàn)t煙道廢氣脫硫脫硝凈化裝置，采用NaHCO3干法（SDS）脫硫+低溫選擇性催化劑還原法（SCR）脫硝工藝。該工藝先進行煙氣脫硫，后除塵，然后低溫SCR脫硝，實現焦?fàn)t煙道廢氣氮氧化物、二氧化硫、顆粒物、氨氣等有害物排放符合超低排放要求，滿足湛江鋼鐵A級標準。為減少系統阻力，按10萬m3/h考慮煤氣處理量�；玖鞒倘鐖D1所示。

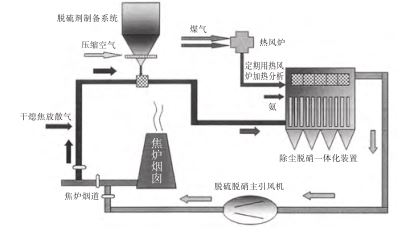

圖 1 焦?fàn)t煙氣脫硫脫硝裝置流程
2.2 機車無組織排放達標
在設計時為便于現有車輛的通行及觀察，沒有對爐前擋風罩的后部擋板實行全密封設計，部分空氣通過這些通道進入到爐前，會對爐頭煙的收集產生一定影響。為實現車輛爐頭煙收集全密封效果，滿足超低排放無組織排放要求，對原有車輛進行全封閉改造，并增加機車除塵風機調節功能。
無煙裝煤車可通過調節氣動執行機構改變水封閥盤的開度，達到改變荒煤氣流通截面積的目的，實現炭化室內壓力的精確調節，保證各炭化室底部在全結焦周期內均處于微正壓狀態，避免爐門冒煙冒火及炭化室負壓。配合車輛管理系統，完成上升管系統全自動裝煤、推焦操作。
2.3 單孔炭化室壓力控制系統
單孔炭化室壓力控制系統在焦?fàn)t裝煤生產操作階段，集氣管負壓配合高壓氨水噴射工藝，有效地控制煙塵的無組織排放。在焦?fàn)t結焦生產操作階段依據荒煤氣發生量曲線，把整個結焦過程分成11段調節給定值，更能精確控制炭化室底部壓力在5～50Pa的范圍內。在焦?fàn)t推焦生產操作階段，炭化室與集氣管完全阻斷，避免推焦過程中吸入大量的空氣，保證焦?fàn)t及后續工藝生產安全。系統與四大車系統數據交換，實現焦?fàn)t裝煤、結焦、推焦過程的自動化。炭化室壓力控制自動調節裝置如圖2所示。

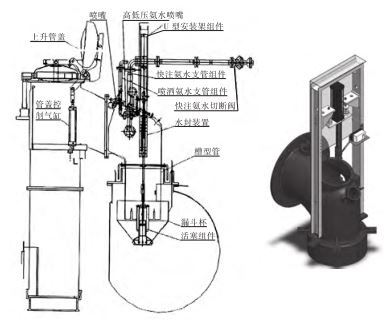

圖 2 炭化室壓力控制自動調節裝置
2.4 焦?fàn)t爐底自動巡檢小車
自動巡檢小車攜帶工業視覺相機、熱成像相機、CO傳感器和溫濕度傳感器，可按預先設定的計劃進行巡檢，讀取并自動記錄巡檢點的編碼和準確日期，然后完成該巡檢點預先設定的采集內容，再對采集的圖像、環境參數等進行實時分析計算，將分析得到的設備運行狀態、環境參數等結果通過wifi網絡提交給部署在巡檢專用服務器上的巡檢管理系統軟件。通過監控和采集爐底數據，完成焦?fàn)t區域無人化生產作業。圖3為機器人巡檢管理系統框架圖。

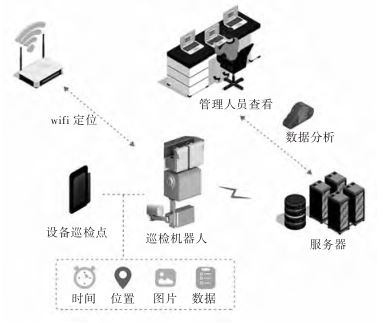

圖3 機器人巡檢管理系統框架圖
2.5 機車自動化系統
2.5.1 機車相關應用技術
機車自動化系統主要包括以下幾部分。
無人駕駛：粗定位編碼器，通過自動對位系統進行走行距離檢測和速度調節完成對位。精定位碼牌，通過碼牌編碼，信號檢測識別爐號并對中，定位精度±1mm。
智能防碰：采用毫米波雷達和激光-時間飛行原理及多重回波技術，非接觸性檢測，建立主動防碰撞系統。系統通過雷達掃描和激光回波，檢測焦?fàn)t機車走行區域內人機實時信息，計算得出各車車距及車與障礙物或人的距離，并根據距離及趨勢聯鎖車輛報警、減速、制動等車輛動作，避免車輛與周?chē)繕?biāo)物發生碰撞，保障車輛全自動作業時人機安全。
區域防控：焦?fàn)t整體區域進行分區規劃，電子圍欄，三級限制，分區管控。
振動擾度測量：在線對推焦桿振動、擾度測量，實時監控推焦桿使用情況。
結次焦檢測：裝煤車結次焦檢測裝置，為裝煤車爐蓋是否打開提供安全可靠的聯鎖保障。
小爐門檢測：推焦機平面檢測系統，提供小爐門開閉檢測功能，保證平煤安全可靠。
液壓碟剎：機車定位要求精準，剎車采用液壓碟剎形式。
2.5.2 機車智能決策分析系統
機車智能決策分析系統包括系統管理、數據管理、推焦過程監控、生命周期管理、生產計劃管理、專家診斷管理、能耗管理等。主要介紹以下幾部分。
數字孿生系統：四大車數字孿生系統，采用數字化雙胞胎技術，充分利用物理模型、傳感器更新、運行歷史等數據，在虛擬空間中完成映射，實現了焦?fàn)t機械設備實體向數字化模型的反饋，保證數字化系統與物理實物的協調一致。以三維的方式實時動態顯示設備運行狀態，實現了以“飛行”、“穿透”等“上帝視角”全方位查看設備的實時狀態，并結合機車設備故障診斷系統，對機車設備長期監督、判斷、分析等運行數據模型分析，提出合理化建議，提醒、輔助設備點檢員對機車設備傾斜性管理。圖4為數字化雙胞胎技術的三維可視化。

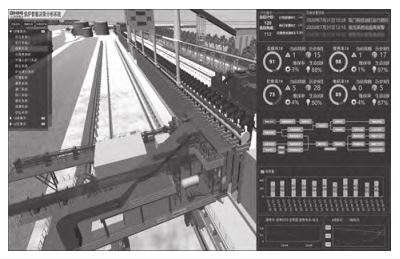

圖4 數字化雙胞胎技術的三維可視化
專家診斷管理：焦?fàn)t機車故障診斷，結合數字孿生和全流程監控及信息流控制，建立智能化的分析診斷系統，指導焦?fàn)t設備生產運行，使焦?fàn)t設備保持最佳運行狀態，提高生產效率和經濟效益。其中，智能診斷由大數據采集、遠程數據連接、數據分析、專家診斷系統、分析報告輸出等單元組成。其主要任務為關鍵數據采集，包括統計主要零部件的軸承、車輪轉數，統計減速機使用時間，統計推焦桿、導焦柵、平煤桿使用次數，統計爐體溫度、壓力、荒煤氣發生量，及機車推焦電流或推焦力，最終形成數據庫，便于焦?fàn)t生產、配煤等系統的優化。
能源管理：包括對水、電、氣、液壓介質、潤滑介質消耗量進行數據采集與分析。在線監測能源介質壓力、流量、清潔度，對能源介質消耗監控，保證能源量最�。粚�(duì)介質清潔度進行監控，形成數據庫。
生命周期管理：備件周期管理，以寶鋼設備管理為基礎，預知狀態維修為指導，結合設備使用說明書的推薦，對設備壽命進行專家系統評測，智能指導維修、保養。對設備進行故障預診斷，形成數據庫，便于設備維護保養。
2.6 通訊技術
無線數據系統由控制信號無線數傳和視頻5G無線數傳2個部分組成�？刂菩盘�(hào)無線數傳用于車上PLC控制系統與地面協調系統間的數據通信，視頻無線數傳用于車上攝像頭信號與車上PLC控制系統的傳輸。無線數傳系統由地面基站及天線、車載站及天線、數傳機柜及網絡等設備組成。地面基站及天線的布置應完全覆蓋車輛工作區域，無信號盲區，通信寬帶滿足數據信號和視頻信號的實時可靠傳輸需求。
爐頂自動控制、地下巡檢機器人、四車綜合聯鎖，監控系統數據傳輸利用5G數據完成。
2.7 爐頂輔助功能
爐頂輔助功能包括爐頂測溫、火落判定、加煤口堵塞檢測、上升管余熱回收利用、炭化室單孔調壓系統等。在加煤口安裝探頭裝置，用溫度判定方法進行檢測，在取蓋機構側旁安裝紅外激光檢測器，探測每個加煤口，通過溫度判別加煤口蓋是否正常開啟，加煤口是否存在堵塞現象。
3 焦?fàn)t無人化前景
隨著設備水平不斷的提高和自動化技術的迅速發展，煉焦生產工藝自動化研究也越來越深入，雖然實現機車無人駕駛越來越多，但短時自動、監控密集、區域封閉并不是真正的無人駕駛，設備的智能分析、節能環保、狀態保持等因素，直接影響到焦?fàn)t機車無人駕駛的實現。
（1）天氣對焦?fàn)t設備的制約性。地域特性不同，限制因素多種多樣，黑天、白天、雨天、大霧、大風、雪、臺風等天氣狀況，對焦?fàn)t機車生產運行有著很強的制約性。如雨天模式車輛剎車性能下降，大霧天攝像頭視線受阻，黑天部分區域需自動照明等。焦?fàn)t智能化應結合氣象預報，提前做出預判作業或不同環境作業模型。
（2）智能輔助設備的應用。焦?fàn)t生產目前仍需爐體維護、巡檢點檢等人員，利用智能化機器人、紅外熱成像等技術，代替現有輔助人員巡檢作業，也是無人化需要解決的重要問題之一。
（3）數字的智能化�，F(xiàn)代化全流程智能信息流控制設備已進入數字化時代，通過數據的分析和判斷，即可做出正確的選擇，但數字信息的自我校正和糾正如何做到100%，也是無人化的重要一環。
（4）無人化并非代表無人，但是如何把點檢員變成維護工程師，把生產人員變成流程工程師，高尖端人員的培養和能力，更是不可缺少的關鍵，人機結合才是完美實現焦化無人生產的最終結果。
4 結論
煉鐵廠焦?fàn)t通過無人駕駛、智能防碰撞、區域防控、安全聯鎖、無線技術、集群操作模式、結次焦檢查等多種技術的應用，并結合焦?fàn)t本體的防爆液壓交換機、爐底巡檢機器人、上升管余熱回收、上升管自動開閉和火落判定技術等功能相互配合，全流程監控智能分析操作及控制，實現焦?fàn)t機車的自動化、少人化，同時提高生產作業效率，確保區域生產安全，最終實現焦?fàn)t區無人化生產。
