重鋼1780mm熱軋帶鋼工程概況及主要設備指標
2012-04-01 09:33:02
1780mm熱軋帶鋼廠，該廠采用常規熱軋生產工藝，年產熱軋鋼卷306萬t。
工序能耗：73kgce/t，（電力1.4的系數）
加熱爐：2+1
煤氣：混合煤氣
產品方案：
產品規格
a）熱軋商品鋼卷
帶鋼厚度：1.2~19mm
帶鋼寬度：800~1630mm
鋼卷內徑：762mm
鋼卷外徑：Max.2100mm
鋼卷重量：Max.32.5t
單位寬度卷重：Max.21kg/mm
b）平整分卷鋼卷
帶鋼厚度：
分卷：1.2~12.7mm
平整：1.2~6.35mm
帶鋼寬度：800~1630mm
鋼卷內徑：762mm
鋼卷外徑：Max.2100mm
鋼卷重量：5~32.5t
單位寬度卷重：Max.21kg/t
c）供冷軋?jiān)箱摼?/span>
帶鋼厚度：1.5~5.0mm
帶鋼寬度：900~1580mm
鋼卷內徑：762mm
鋼卷外徑：Max.2100mm
鋼卷重量：Max.28.1t

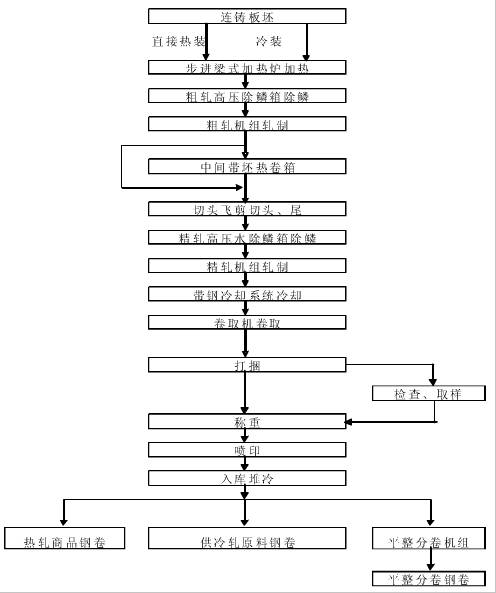

生產工藝流程框圖如圖所示：
主要工藝設備組成及其主要技術參數：
帶鋼廠工藝設備主要由加熱爐、粗軋高壓水除鱗箱、粗軋機、熱卷箱、切頭飛剪、精軋高壓水除鱗箱、七機架精軋機組、層流冷卻裝置、卷取機、鋼卷運輸系統、平整分卷機組組成。
主傳動電機：AC-2×8000kW×45/100r/min
|
機架號
（kW）
|
電機功率
（r/min）
|
電機轉速
|
|
F1
|
8000
|
100/230
|
|
F2
|
8000
|
100/230
|
|
F3
|
8000
|
100/230
|
|
F4
|
8000
|
113/260
|
|
F5
|
7500
|
176/416
|
|
F6
|
7500
|
209/500
|
|
F7
|
7500
|
240/585
|
|
F7出口速度：Max.21.4m/s
|
||
