重鋼大倒角結晶器在寬厚板坯連鑄機上的應用
2013-12-20 08:39:31
連鑄板坯角部橫裂紋是直弧型連鑄機生產中影響很大的質量缺陷，含鈮、釩、鈦、鋁的低合金鋼產生角部橫裂紋機率非常高，其一旦出現需要進行切角或倒角才能去除，否則將導致所生產的鋼板成材率低，既影響生產線物流的暢通，又影響品種計劃的如期兌現，最終影響企業的經濟效益。長期以來，板坯表面角部橫裂紋始終困擾著各大鋼鐵企業，雖然相關科研人員做出了極大的努力，所提出的預防措施也因各企業的實際情況而有所差異，其中通過避開鋼的脆性溫度區的方法已實際應用了幾十年，一定程度上減少了其發生機率，但是從來沒有從根本上杜絕角部橫裂紋的出現�？刂瓢迮鞅韺游⒂^組織的方法是近幾年發展起來的一種新工藝，僅在少數幾個鋼廠得以應用，效果顯著，然而由于技術保密，許多關鍵參數沒有公布，在我國還沒有成功應用。
重鋼通過環保搬遷再造煉鋼流程后，因供4100軋機的鋼種含碳、錳等化學成分處于亞包晶的范圍，鋼種對鈮、釩、鈦、鋁有要求的比率超過50%，屬橫裂紋極度敏感的鋼種，生產這類鋼時為了保證所供軋鋼的板坯表面質量合格，部分板坯通過人工用火焰切割槍進行倒角處理，工作量大，清理時間長。加之在夏季時重慶市的環境溫度極高，作業更是艱難，嚴重影響物流順暢，情況嚴重時還可能導致與之配套的后工序軋機斷料或合同無法及時兌現。遇精整作業人員經驗不足、技術水準差時還不能夠保證倒角符合要求而致板坯角部橫裂紋帶入下道工序，使鋼板產生邊角部裂紋，這仍然會導致合同無法及時兌現。3號板坯連鑄機2009年12月投產以來多次發生角部橫裂紋影響生產順行事件，給生產計劃兌現造成較大影響。重鋼于2011年2月開始與北京鋼鐵研究總院合作開發大倒角結晶器技術，于2011年8月9日開始投入應用，通過近兩年的合作研究和應用，生產板坯14.397萬t（其中250mm×2000mm，11.751萬t；300mm×2000mm，2.646萬t）。結果表明，該技術在寬厚板坯連鑄機上的應用基本成熟，已于2012年12月1日正式投入大生產應用，避免了板坯生產中的倒角作業，所軋鋼板表面微裂紋率與經過倒角作業的板坯質量水平相當，縮短了板坯的精整時間，保證了煉鋼流程的生產順行，具有重大現實意義。
1、連鑄機基本工藝參數
3號一流直弧型連鑄機設備參數如下：
◆生產品種：中、低碳素鋼、低合金鋼、含鈮、釩、鈦、鎳、鉻、銅等元素的特殊低合金鋼；
◆斷面：200mm×2200mm、250mm×2000mm、300mm×2000mm、300mm×2500mm；
◆鑄機弧形半徑：10.5m；
◆結晶器長度：900mm；
◆結晶器振動裝置：液壓非正弦振動；
◆二冷方式：除足輥外二冷區均為氣水噴嘴；
◆拉坯速度：0.3-1.35m/min；
◆鑄機長度：34.205m。
2、連鑄板坯角部橫裂紋的產生機理
2.1、常規板坯
由于受到寬窄面銅板的雙重冷卻作用，結晶器內的板坯角部溫度較低，相對硬度較高，所受到的摩擦力作用更強，當應力超過固相線附近臨界強度時，在初生坯殼薄弱處（特別是邊角部振痕波谷處）產生細微裂紋。從結晶器拉出來的鑄坯，在凝固界面的晶體強度非常小，當鑄坯所受外力（熱應力、彎曲應力、矯直應力、壓下應力等綜合應力）超過臨界值時，板坯邊角部薄弱處極容易產生細小微裂紋，已有的微裂紋將進一步擴展成為無法消除的裂紋缺陷。二冷區內冷卻致角部溫度處于裂紋敏感區域是造成板坯邊角部橫裂紋的最重要外因；鋼種化學成分如鋼中氮、鋁、鈮等元素含量過高則是產生裂紋的內因；連鑄機設備狀態變差等也會增加橫裂紋發生幾率。解決板坯表面角橫裂問題應從兩個方面考慮：一是避免裂紋源或微裂紋的產生；二是防止微小裂紋進一步擴展。角部橫裂紋缺陷的產生是鋼種化學成分、連鑄工藝、設備功能精度等多種影響因素綜合作用的結果。
2.2、大倒角板坯
大倒角結晶器生產的板坯無常規板坯的直角部分，且新形成的角部度數大于110°，正常澆注條件下板坯角部溫度能夠比原直角部分提高60℃以上，使板坯表面避開了極易出現橫裂紋的溫度區間，角部受力狀況也發生了根本變化，板坯在經過容易產生橫裂紋的區域，如結晶器足輥與彎曲段接弧處、彎曲段彎曲區段外弧、7、8段矯直區段內弧、凝固末端輕壓下區域，其所受到的綜合應力明顯降低。鋼的高溫強度和所受應力雙方面都得到良好改善，板坯表面角部發生橫裂紋的機率受到明顯遏止。
3、大倒角結晶器的研發
3.1、現場調研
通過對正常澆注亞包晶鋼時因意外原因出現滯坯的表面裂紋和寬度尺寸調查發現，直弧型連鑄機在結晶器內及彎曲段的垂直區段，2000-2500mm寬的板坯內外弧寬度差不超過3mm，從彎曲段的彎曲部分開始，板坯內弧寬度開始大于外弧，尺寸相差離扇形段末段越近相差越大（最大差至15mm）；出結晶器后開始彎曲前的區段，板坯表面肉眼未發現橫裂紋存在，自彎曲段的彎曲部分開始，板坯角部可見不同程度的橫裂紋，裂紋嚴重程度隨著坯長度增加趨于嚴重，而重鋼原有全弧形連鑄機1400寬度板坯內弧比外弧寬度尺寸小5-10mm，且在板坯外弧上基本未發現角部橫裂紋。
3.2、大倒角結晶器的設計構想
3.2.1、大倒角窄面銅板設計的三個要素
第一核心是冷卻結構和傳熱；二是靠近寬面銅板的角度；三是窄面銅板倒角的寬度；設計參數選擇不當會導致板坯產生大量縱裂紋，嚴重時會發生縱裂紋漏鋼。
3.2.2、合適的角度計算
通過數值計算出各種角度時倒角板坯角部溫度變化情況如表1所示。由此可見，倒角30°時能夠較好地滿足既要提高角部溫度避開低塑性區，又要防止角部溫度高導致縱裂紋漏鋼的要求。
表1：各種倒角角度的板坯角部溫度變化情況
|
位置
|
0°
|
22°
|
30°
|
45°
|
|
結晶器出口處角部溫度，℃
|
984
|
1146.5
|
1205.6
|
1271.7
|
|
離彎月面3m處角部溫度，℃
|
767.5
|
887.6
|
964.9
|
1027
|
3.2.3、大倒角合適的長度
數值計算出各種倒角長度時板坯角部溫度變化情況如表2所示。由此可見，30°倒角、30-75mm長度能夠滿足既要提高角部溫度避開低塑性區，又要防止角部溫度高導致縱裂紋漏鋼的要求。
表2：結晶器大倒角不同角度、長度鑄坯角部溫度分布
|
位置
|
0°
|
30°，L=10mm
|
30°，L=40mm
|
30°，L=60mm
|
30°，L=80mm
|
|
結晶器出口處角部溫度，℃
|
984
|
1086.2
|
1153.1
|
1179.3
|
1205.6
|
|
離彎月面3m處角部溫度，℃
|
767.5
|
841
|
925
|
949
|
964.9
|
3.2.4、不同板坯角部倒角應力應變計算
不同的角部倒角對板坯棱角部位切向應力應變影響相關較大，在等斜面長度條件下，30°和45°倒角板坯棱角部位切向應力應變相對最小，只有同截面直角板坯的40%-46%，當?shù)菇嵌葦?shù)大于45°時，應變量最大位置發生轉移，即由與寬面夾角位置向與窄面夾角位置轉移。采用倒角設計對板坯在矯直過程中角部等效應力應變影響很大，最佳鑄坯角部倒角（與窄面夾角）應該在30°-45°之間，30°優于45°。
3.2.5、大倒角窄面銅板的設計

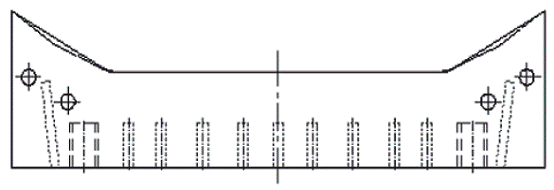

經過上述計算，所設計的大倒角窄面銅板示意圖如圖1所示。
圖1：300mm厚度板坯大倒角窄面銅板
據文獻介紹，矯直過程中鑄坯的最大等效應力和等效應變并不發生在鑄坯的角部，而是窄面距角部30－40mm的附近區域，故板坯窄面倒角部分邊長度不能夠太小，否則失去了采用它的意義。
4、大倒角結晶器的應用情況
4.1、250mm厚度大倒角結晶器試驗情況
2011年8月9日開始在3號鑄機250mm×2000mm斷面上進行倒角結晶器試驗，鋼種為A36，總共5爐。5爐鋼均為含鋁、鈮、鈦低合金鋼。
2011年10月12-15日和23-25日進行了兩輪擴大試驗，試驗爐數分別為89爐和63爐。2012年3月18日又進行再擴大試驗，共生產648爐鋼。主要品種為Q235B、A、D、A36、E36、A32、45、E32、Q420qE、Q235qD、345B、Q345B-Z、Q345qD、Q420D、Q460C、Q550D、X65、Q420C、16MnDR、X70、Q245R。
4.1.1、擴大試驗板坯角部溫度
所測出的板坯角部溫度如表3所示。在拉速為1.15m/min時，矯直段處的板坯角部溫度比直角板坯高80-100℃。
表3：矯直段鑄坯角部溫度情況
|
項目
|
拉速，m/min
|
7段入口溫度，℃
|
8段出口溫度，℃
|
||
|
倒角中部
|
弧面角部200mm
|
倒角中部
|
弧面角部200mm
|
||
|
第二輪
|
1.15
|
860
|
880
|
880
|
880
|
|
第三輪
|
1.15
|
865
|
880
|
885
|
883
|
4.1.2、擴大試驗板坯表面質量
250mm厚度板坯表面質量對比情況如表4所示，全部擴大試驗精整時共檢驗800爐鋼，5048塊板坯，表面主要缺陷為寬面縱裂紋，未發現表面角部裂紋存在。
表4：250mm厚度斷面板坯表面質量對比情況
|
斷面類型
|
檢驗塊數，塊
|
表面原始合格率，%
|
缺陷種類及缺陷率，%
|
||||||||
|
凹坑
|
縱裂
|
角裂
|
邊裂
|
氣孔
|
夾砂
|
劃痕
|
接痕
|
其它
|
|||
|
直角
|
2195
|
74.44
|
0.00
|
6.74
|
14.08
|
0.05
|
3.64
|
0.00
|
0.82
|
0.23
|
0.00
|
|
倒角
|
5048
|
91.07
|
0.57
|
6.66
|
0.12
|
0.26
|
0.10
|
0.00
|
0.85
|
0.46
|
0.30
|
4.2、300厚度大倒角結晶器試驗情況
300mm×2000mm斷面倒角結晶器試驗共進行3輪121爐鋼試驗。2012年6月8日進行了第一輪11爐試驗；7月26日進行了第二輪27爐試驗；11月16日進行第三輪83爐試驗。主要品種為：A32、Q420qD、A36、E36、E40、E32、16MnDR、Q345D、D、E47、A、B、Q235B。300mm厚度板坯表面質量對比情況如表5所示。由表中數據對比可知，板坯表面主要缺陷為寬面縱裂紋，角部橫裂紋得到顯著改善。
表5：300mm厚度斷面板坯表面質量對比情況
|
斷面類型
|
檢驗塊數，塊
|
表面原始合格率，%
|
缺陷種類及缺陷率，%
|
|||||||
|
縱裂
|
凹坑
|
邊裂
|
夾砂
|
接痕
|
劃痕
|
角橫裂
|
氣孔
|
|||
|
直角
|
4438
|
84.29
|
2.30
|
1.76
|
0
|
0
|
0.81
|
0.24
|
10.33
|
/
|
|
倒角
|
765
|
89.02
|
7.06
|
0
|
0.13
|
0.26
|
0.39
|
0
|
0.65
|
2.48
|
4.3、軋鋼情況
鋼板微裂紋抽邊比例如表6所示。從表可見，倒角板坯的微裂紋抽邊非計劃比例相當。
表6：2012年1月-2013年1月微裂紋抽邊非計劃品對比
|
料源
|
投料塊數，塊
|
橫裂紋抽邊非計劃塊數，塊
|
橫裂紋抽邊非計劃比例，%
|
對比，%
|
|
250直角
|
76238
|
540
|
0.71
|
-0.47
|
|
250倒角
|
31127
|
74
|
0.24
|
|
|
300直角
|
36383
|
523
|
1.44
|
-0.44
|
|
300倒角
|
3506
|
35
|
1.00
|
5、結語
重鋼一煉鋼廠3號寬厚板坯連鑄機所用大倒角結晶器技術經過了10萬t以上板坯生產任務的檢驗，能夠簡化板坯精整工序?qū)�、釩、鈦、鋁鋼進行的倒角操作，鋼板表面微裂紋率與直角板坯倒角操作后相當，理順了煉鋼生產流程，保證了合同及時兌現，可以在大生產中推廣應用。
收稿時間：2013年12月
來源：重鋼
