重鋼煉鋼新流程的創新設計和生產實踐
2014-02-08 09:40:40
重慶鋼鐵集團（以下簡稱重鋼）2009年其鋼鐵主業環保搬遷至長壽區，設計目標是建設21世紀新一代鋼鐵廠，做到產品潔凈化和對環境的無害化，實現過程動態有序、連續緊湊和高效穩定。自主集成開發了“一罐制鐵水運輸→KR鐵水脫硫→復吹轉爐冶煉→干式真空等精煉→常規厚度高效板坯連鑄→板坯熱送熱裝”重鋼煉鋼新流程。一期工程產品定位于生產優質板卷鋼和船用鋼精品板材，設計產能650萬t/a。該工程于2009年12月25日投產，2012年元月6日全部建成。在該項煉鋼新流程運行過程中，對影響其順行的各種問題進行了持續改進。
1、煉鋼流程的再造
1.1、新流程的構成
重鋼煉鋼新流程如圖1所示。

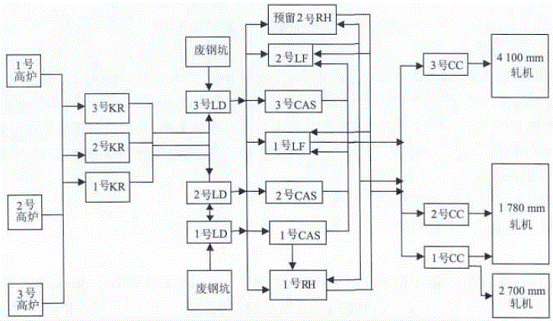

圖1：重鋼煉鋼新流程示意圖
1.2、界面技術
1.2.1、鐵鋼界面的“一罐制”
流程采用3座高爐與3座轉爐（中心距360m）呈平行布置，高爐受鐵罐與脫硫罐、轉爐兌鐵罐合一：用鐵水罐車、行車代替標準軌鐵路及機車完成鐵水轉運及高爐擺罐。脫硫站布置在鐵水轉運跨東側1號、2號高爐出鐵線之間，根據需要選擇深脫硫、淺脫硫和扒渣。加料跨為“中間進鐵、兩端進廢鋼”的布置方式，同跨實現“雙聯”（脫磷、脫碳），既可傳統冶煉又能雙聯冶煉。作為高爐與轉爐間的緩沖，配有3200t/d的鑄鐵機，11個工位的鐵水重罐支座，起到“虛擬混鐵爐”的作用。
1.2.2、潔凈鋼平臺和一鋼多級生產模式
以建成高效低成本潔凈鋼生產平臺和一鋼多級品種鋼生產模式為目標。采用KR鐵水脫硫，帶副槍頂?shù)讖?fù)吹轉爐等核心技術確保以進入精煉環節的鋼水質量；分鋼種選擇精煉單元對鋼水進行處理，保證鋼種對潔凈度、溫度和成分的要求；采用大容量中間包的直弧型連鑄機促進鋼中夾雜物的充分上浮。
以“一鋼多級”為目標，簡化煉鋼生產品種分類。以多批鋼板訂貨合同為一個單元，組長尺、組爐、組澆次，對組板設計產生的二次切割坯組合成一個煉鋼切割長尺坯料；然后依據轉爐單爐鋼水平均重量，將一次切割坯組合成一個基本爐次；最后將組合好的爐次最終組成一個基本澆次，以每一個中間包澆次倒排煉鋼生產計劃。
1.2.3、鋼軋界面熱送熱裝
由輥道直接將板坯送至軋鋼加熱爐前（送坯距離約180~200m），1780mm軋機直接入爐，4100mm和2700mm軋機將板坯切割成軋制所需的長度入加熱爐加熱，堆坯和整鋼共占一跨。供2700mm、4100mm中厚板軋機的代表鋼種為高強船板鋼，多數鋼中含有鋁、鈮、鈦，板坯容易出現表面縱裂紋、角部橫裂紋等質量問題，因每個合同訂貨批量小，實現板坯熱裝難度大。供1780mm熱軋板卷軋機的代表鋼種為低碳鋼、中碳鋼、中低碳低合金鋼等，板坯也容易出現表面縱裂紋、橫裂紋等質量問題，易導致軋鋼斷料。
1.3、共性技術
1.3.1、KR脫硫
全量鐵水KR脫硫保證供轉爐煉鋼的鐵水溫度、硫含量、頂渣量滿足少渣煉鋼要求，3套KR脫硫裝置平均處理鐵水198t、處理周期30min、處理后鋼水w（S）＝0.010%~0.002%。
1.3.2、轉爐煉鋼
帶副槍210t頂?shù)讖?fù)吹轉爐實現降碳提溫和生產潔凈鋼的目標，平均出鋼量210t，常規生產時冶煉周期38min，雙聯脫磷18min、雙聯脫碳30min，配有一、二、三次除塵系統，一次除塵回收煤氣含塵量小于等于10mg/m3、吹煉期放散煤氣時含塵量（脫碳時）小于等于15mg/m3。
1.3.3、二次精煉
精煉跨布置有干式真空（機械）泵RH和LF及CAS微調站，3種精煉方式的組合確保鋼水質量。機械真空泵與蒸汽泵性能對比如表1所示。干式真空RH主要參數如表2所示。2座雙鋼水罐車、電極橫臂旋轉式、變壓器額定容量36MVA的210tLF，平均升溫速度4.5℃/min、平均處理周期30min。煉鋼單元用低壓蒸汽由煉鋼余熱鍋爐蓄熱站供給，85%以上蒸汽用于發電。
表1：RH干式（機械）真空泵和蒸汽泵的綜合比較
|
泵型
|
工作能介
|
抽氣能力配置
|
極限真空度/Pa
|
抽真空時間（67Pa）/min
|
脫氫能力/10-6
|
生產組織
|
除塵方式及效果
|
設備穩定性
|
能源成本
|
|
干式泵
|
電能
|
根據需要添加模塊即可
|
18
|
4.34
|
0.9
|
根據要求隨時啟停
|
干法除塵，便于回收利用
|
性能穩定、維護量小
|
低
|
|
蒸汽泵
|
蒸汽
|
定型后無法變化
|
20
|
≤4.5
|
≤1.5
|
受蒸汽壓力、溫度影響；蒸汽泵預熱時間≥30min
|
洗滌除塵、回收難度大
|
必須定期清理“喉口”，隨使用時間延長抽氣能力下降
|
高
|
注：脫氫能力為初始w（H）＜4×10-6的脫氫能力
表2：重鋼RH主要參數
|
型式
|
雙鋼包車、雙真空處理位
|
|
鋼水處理量
|
190~230t（平均210t）
|
|
67Pa時真空泵最大抽氣能力
|
800kg/h
|
|
極限真空度
|
20Pa
|
|
平均精煉周期
|
20~30min
|
|
抽真空時間（66.7Pa）
|
≤4min
|
|
浸漬管
|
高度900mm，內徑600mm，中心距1500mm
|
|
真空槽
|
內徑2146mm，高度11558mm
|
|
浸漬管透氣點
|
12個
|
|
驅動氣體流量
|
90~180m3/h
|
1.3.4、板坯連鑄機
3臺連鑄機均按高效化而設計，采用了鋼包下渣自動檢測技術、結晶器液位自動控制、大倒角結晶器（目前在3號鑄機250和300mm厚斷面使用）、結晶器液壓非正弦振動、結晶器漏鋼預報、動態輕壓下和二冷動態配水、板坯表面質量在線檢測等16項先進技術，其主要參數如表3所示。
表3：重鋼板坯連鑄機主要設計參數
|
鑄機
|
斷面
|
機型
|
流數
|
弧半徑/m
|
結晶器長度/mm
|
拉速/（m·min-1）
|
冶金長度/m
|
鋼種
|
|
1號
|
（160、190、230）mm×（1400~2000）mm
|
直弧型、連續彎曲、連續矯直
|
2
|
9.5
|
900
|
0.30~1.45
|
31.242
|
中、低碳鋼、低合金鋼、特殊低合金鋼
|
|
2號
|
（190、230）mm×（850~1650）mm
|
直弧型、連續彎曲、連續矯直
|
2
|
9.5
|
900
|
0.30~1.60
|
33.901
|
超低碳鋼、低碳鋼、低合金鋼、硅鋼
|
|
3號
|
（200、250、300）mm×（2000~2500）mm
|
直弧型、連續彎曲、連續矯直
|
1
|
10.5
|
900
|
0.30~1.35
|
34.205
|
中、低碳鋼、低合金鋼、特殊低合金鋼
|
1.3.5、信息系統
信息系統分一級基礎控制、二級模型控制及數據信息采集、三級MES系統、四級ERP。
2、持續改進和實績
2.1、鐵水脫硫
“一罐制”運行不同階段的轉爐兌鐵水溫度穩定在1325℃，與2011年老區非“一罐制”的1270℃相比，溫度提高了50℃以上。脫硫前平均鐵水w（S）＝0.029%~0.035%，石灰基脫硫劑深脫硫后鐵水w（S）達到0.002%~0.005%，過程溫降37℃，處理周期35.5min，脫硫率89.55%，脫硫命中率93.48%以上。工序技術經濟指標如表4所示。
表4：重鋼2010和2011年鐵水脫硫技術經濟指標
|
年份
|
鐵水溫度合格率（＞1350℃）/%
|
KR脫硫罐數
|
單扒渣比例/%
|
脫硫率/%
|
KR脫硫命中率/%
|
脫硫粉劑消耗/（kg·t-1）
|
攪拌頭壽命/次
|
|
2010
|
82.97
|
9242
|
15.08
|
84.92
|
85.01
|
7.15
|
180
|
|
2011
|
82.93
|
21277
|
10.45
|
89.55
|
93.48
|
7.23
|
130
|
2.2、轉爐煉鋼
廢鋼吸鐵盤改為4m×1.7m，廢鋼斗頭部改為圓形，縮短冷料準備時間；調整氧槍流量模式，減少轉爐二次點吹次數，逐步提高轉爐終點命中率；氧槍流量提高到48000m3/h，加快爐內化渣速度，縮短吹氧時間；提高出鋼口質量和擴大內徑，縮短出鋼時間2.05min；在精煉跨和接受跨間增加過跨平車；改造精煉用行車副鉤用于運轉空鋼包，降低行車轉運壓力；加強鋼包維護和準備操作，提高鋼包壽命，降低轉爐等鋼包比例至3.8%；轉爐冶煉周期縮短7.05min，達37.95min，且轉爐冶煉周期小于等于38min的比例達到92.32%。由于過程溫度穩定，取消了正常爐次連鑄平臺測溫操作。工序技術經濟指標如表5所示。
表5：重鋼轉爐2010和2011年煉鋼技術經濟指標
|
年份
|
碳溫雙命中率/%
|
副槍成功使用率/%
|
氧耗/（m3·t-1）
|
石灰消耗/（kg·t-1）
|
轉爐工序能耗/（kJ·t-1）
|
轉爐蒸汽回收量/（kg·t-1）
|
轉爐煤氣回收量/（m3·t-1）
|
|
2010
|
67.58
|
95.26
|
58.95
|
47.43
|
-624510.86
|
94
|
78.25
|
|
2011
|
71.06
|
97.78
|
57.99
|
49.68
|
-525163.52
|
100
|
60.61
|
注：表中碳溫雙命中率的控制要求為：w（C）＜0.06%時，誤差為±0.01%；w（C）≥0.06%時，誤差為±0.02%；溫度誤差±10℃
2.3、精煉工藝
根據鋼種工藝路線制定不同的轉爐脫氧模式和精煉工藝，通過優化頂渣脫氧工藝和RH碳脫氧工藝及對CAS和出鋼過程吹氬管網改造，提高鋼水潔凈度，降低合金成本；低碳和超低碳鋼系列以及部分低合金鋼從“BOF→LF→CC”工藝路線分別轉移為“BOF→CAS→CC“和“BOF→CAS→RH→CC”工藝路線，鋁硅鎮靜鋼和低碳低硅鋼單中間包連澆爐數可分別達到19和17爐，基本杜絕了因鋼包鋼流跟不上致斷澆的事故發生。RH出站經過26min的循環后鋼水w（H）可控制到0.9×10-6以下，低碳低硅鋼w（N）可控制在24.5×10-6以內，w（C）可控制在10×10-6，w（T.O）＜25×10-6。精煉技術經濟指標如表6所示。
表6：重鋼2010和2011年精煉技術經濟指標
|
年份
|
LF
精煉率/%
|
CAS
精煉率/%
|
RH
精煉率/%
|
RH出站鋼水w（H）
≤2.0×10-6比例/%
|
|
2010
|
80.95
|
15.91
|
|
|
|
2011
|
41.38
|
44.55
|
27.62
|
96.73
|
2.4、連鑄工藝
通過優化設備參數和操作，成功開發“寬板坯和雙流板坯連鑄機異鋼種連澆中間包在線快換”技術。對3臺連鑄機的漏鋼預報系統進行優化，結合人工方式以降低漏報率和提高預報準確率。結合生產實際拉速，優化中間包水口的設計，解決了水口流場均勻性不良的問題。對保護渣進行優化，板坯表面原始合格率達90%以上，粘結頻率也在可控范圍內。3臺鑄機動態輕壓下、動態二冷水全部正常應用，鑄機內部質量得到較大改善。對1、2號機1~8段二冷水進行“幅切”（結合使用偏噴嘴）控制的改造，板坯邊角部橫裂紋基本受控，2號機還滿足了軋鋼工序?qū)?/span>230mm×（1030~1650）mm斷面9個寬度快速更換的要求，生產的碳素鋼熱送比例達到90%以上。3號機通過采用偏噴嘴以適應次窄寬度板坯的二冷區溫度控制的需要，2011年5月成功進行了碳素鋼熱送4100mm軋鋼廠試驗，10月進行低合金鋼熱送試驗，試驗爐次均達到軋鋼要求。3號機（250、300）mm×2000mm斷面上還進行大倒角結晶器試驗，共生產鋼265爐，57000t板坯，軋后與常規板坯經過角部倒角清理的裂紋率相當。連鑄下渣檢測、漏鋼預報、輕壓下、液位控制應用率均在95%以上。液位控制精度通常在±3mm內，超過±5mm報警。連鑄技術經濟指標如表7所示。
表7：重鋼連鑄機2010和2011年技術經濟指標
|
年份
|
澆成率/%
|
恒速率/%
|
單中間包連澆爐數
|
鑄機作業率/%
|
溢漏鋼率/%
|
金屬收得率/%
|
中間包溫度合格率/%
|
|
2010
|
99.58
|
90.94
|
10.44
|
37.29
|
0.099
|
96.58
|
64.30
|
|
2011
|
99.89
|
93.02
|
12.76
|
62.63
|
0.020
|
97.62
|
92.82
|
2.5、潔凈鋼生產平臺
重鋼迄今為止實現了對老區鋼種的替代，生產出的容器、鍋爐、船板和橋梁用鋼的性能比老區同類產品更好，按新的一鋼多級牌號生產中厚板45個，熱軋板卷17個鋼種系列，其中新開發了15CrMoR、X60、熱軋硅鋼、取向硅鋼、45、E40、E460、E47、Q550等鋼種，鋼水潔凈度可達：w（S）≤10×10-6、w（P）≤20×10-6、w（O）≤15×10-6、w（N）≤20×10-6、w（H）≤1.4×10-6，潔凈鋼平臺基本建成。2010年和2011年板坯質量指標如表8所示，全廠綜合技術經濟指標如表9所示。
表8：重鋼2010和2011年板坯質量指標
|
年份
|
中厚板表面微裂紋率/%
|
板坯內裂率/%
|
低倍B類評級小于1.0級比例/%
|
探傷合格率/%
|
板坯表面原始合格率/%
|
板坯熱送率/%
|
|
2010
|
0.74
|
0.029
|
72.97
|
99.36
|
71.85
|
|
|
2011
|
0.27
|
0.026
|
94.70
|
98.64
|
87.78
|
40.22
|
表9：重鋼煉鋼廠2010和2011年綜合技術經濟指標
|
年份
|
產量
/萬t
|
平均爐
產量/t
|
鋼坯綜合
合格率/%
|
煉成率
/%
|
鋼鐵料消耗
/（kg·t-1）
|
綜合能耗
/（kJ·t-1）
|
|
2010
|
186.976
|
206.15
|
98.69
|
95.52
|
1097.89
|
5275.08
|
|
2011
|
453.928
|
214.31
|
99.59
|
98.29
|
1083.40
|
-89090.24
|
3、結語
重鋼煉鋼新流程布置緊湊，廠內無蒸汽管網和鐵路，物流時間短、占地少。全新的一罐制運輸鐵水、轉爐一次干法除塵、干式真空RH、旋轉臂LF、國產高效寬厚板坯連鑄、板坯熱送熱裝等新技術成功應用，生產秩序、品種開發、產品質量、技術經濟指標等方面均取得顯著進步。
收稿時間：2012年9月
來源：重鋼
