鄂鋼45鋼中厚板邊部裂紋分析與控制
2014-10-31 09:04:05
目前我國投產的中厚板生產線76條，年生產能力超過1億t。武鋼集團鄂鋼公司（以下簡稱鄂鋼）板坯連鑄生產線于2009年投產，主體設備為單流直弧型板坯連鑄機、加熱爐、4300mm雙機架四輥軋機。鑄坯斷面為（200~300）mm×（1500~2300）mm，主要生產鋼種為碳素結構鋼系列、橋梁鋼系列、高層建筑鋼系列、海洋平臺鋼系列、船板鋼系列、容器鋼系列、管線鋼系列，軋制厚度為10~280mm的鋼板。實際生產中發現，邊裂是45鋼中厚板的主要質量缺陷之一，2012年5-8月，該鋼種邊裂比高達17.42%，7月份嚴重時高達56.84%以上，嚴重影響了企業效益。2012年7月以來，煉鋼廠不斷對中厚板邊裂缺陷進行分析，找到了缺陷成因，并采取相應的工藝措施，解決了邊裂缺陷問題。
1、45鋼工藝流程及質量要求
45鋼化學成分要求如表1所示。其生產工藝路線為：鐵水罐→KR預處理脫硫→130t BOF→130t LF→板坯連鑄機→板坯堆冷→加熱爐→4300mm雙機架四輥軋機→ACC冷卻裝置→板坯堆冷→成品庫。
表1：45鋼化學成分（質量分數）%
|
C
|
Si
|
Mn
|
P
|
S
|
|
0.42~0.48
|
0.17~0.37
|
0.50~0.80
|
≤0.035
|
≤0.035
|
生產的鋼坯表面不允許有氣泡、結疤、裂紋、拉裂、折疊、夾雜和壓入氧化皮等深的、尖銳的缺陷。當鋼板公稱厚度大于等于80mm時，B級缺陷最大允許深度不超過0.6mm，C級和D級缺陷最大允許深度不超過0.9mm。
2、檢驗分析
2.1、取樣檢驗情況
2012年5月以來，鄂鋼軋制的45鋼板出現沿軋制方向兩側的“帶狀”裂紋。為分析邊裂缺陷原因，選取5個爐號的缺陷鋼板，每塊鋼板取2個試樣，尺寸為10mm×10mm×10mm（圖1）。

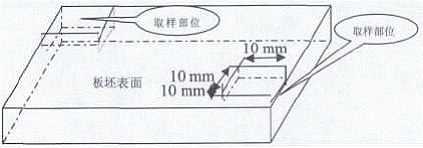

圖1：缺陷部位取樣示意圖
試樣全部采用3%硝酸酒精溶液侵蝕后，用高倍顯微鏡進行觀察，裂紋顯微形貌如圖2、圖3所示。裂紋深約0.56mm，其內有大量氧化物和氧化圓點，裂紋附近有明顯脫碳現象，且存在晶粒長大，邊緣脫碳在0.50mm左右，基體組織為鐵素體＋珠光體。再將鋼板缺陷處沿軋制方向剖開，發現內部有明顯未焊合裂紋，裂口有明顯的氧化層，氧化圓點呈彌散分布，周邊基體被破壞。由此可推斷，45鋼板材的原板坯邊部應存在氣泡或裂紋缺陷，因為板坯中的氣泡在加熱和軋制過程中無法愈合，可形成板材邊部裂紋。
圖2：裂紋顯微形貌（50μm）
圖3：裂紋兩側組織（200μm）
2.2、原板坯邊部取樣分析
對原板坯沿拉坯方向窄面取樣1塊，尺寸為100mm×300mm×300mm，再將試樣沿側面進行剝皮，并對板坯角部進行火焰清理，清理后特征如圖4所示�？梢钥吹剑迮髌は�3~9mm區域內存在針孔，且板坯角部肉眼可見團族狀氣孔。

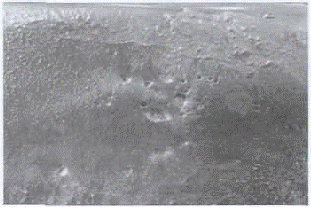

圖4：火焰清理后形貌
2.3、加熱后的板坯低倍分析
把加熱后的鑄坯從加熱爐中取出，對整個鑄坯窄面切邊100mm厚，邊部進行酸洗低倍檢驗，結果如圖5所示，鑄坯窄面角部肉眼可見嚴重橫向裂紋缺陷。

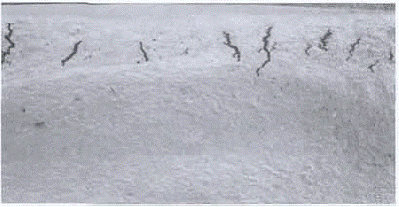

圖5：加熱酸洗后板坯角部橫裂紋
3、討論
3.1、板坯皮下氣泡成因
1）鋼中氣體含量高。鋼中氣體含量高時，鋼水在結晶器內急劇凝固過程中，氣體來不及逸出而集聚于板坯激冷層并形成氣泡（也稱蜂窩狀氣泡）。鋼中氣體含量高主要與鋼水脫氧不良、澆鑄使用原材料不干燥、澆鑄過程鋼水吸氣、保護渣或鐵合金水分含量高等因素有關。45鋼生產過程中，對LF、連鑄中包取氮氧樣進行分析，中包樣平均w（T.O）＝57.2×10-6，平均w（T.N）＝51.9×10-6，那么可推測出鋼水在冶煉過程中脫氧不良。脫氧不良是造成板坯皮下氣泡、針孔的主要原因。
2）氬氣流量過大。文獻認為吹氬流量過大會造成氣泡涌向結晶器側面或被帶入低流區，從而被凝固前沿的初生坯殼吸附，造成皮下氣泡發生幾率上升。生產45鋼時，根據板坯斷面規格不同，拉速按0.7~1.2m/min控制，塞棒氬氣流量按10~15L/min控制，與表2中所列的國內同行研究的經驗值相比，氬氣流量偏大。又有研究表明，吹氬量大于等于12L/min時，氣泡從水口沖出后明顯分成兩股，一股就在水口附近上浮，另一股隨著向下運動，股流到達一定位置后才開始上浮，部分氣泡因初生坯殼而滯留鋼坯內。
表2：國內對氬氣工藝的研究現狀
|
廠家
|
斷面
|
拉速/（m·min-1）
|
吹氬量
|
吹氬位置
|
|
1
|
230mm×（950~2150）mm
|
1.0~1.8
|
3~5L/min
|
浸入式水口
|
|
2
|
210mm×（1050~1150）mm
|
1.5~1.8
|
8.4~14.5L/min
|
塞棒和上水口
|
|
3
|
寬1700mm
|
1.2
|
2~4L/min
|
浸入式水口
|
|
4
|
210mm×（650~1320）mm
|
0.8~1.2
|
0.4~0.8m3/h
|
塞棒
|
3.2、板坯角部橫裂紋成因
鑄坯橫裂紋一般產生于振痕波谷處，振痕越深，橫裂紋越嚴重。這主要與鋼水化學成分、結晶器振動及鋼液流動狀況、保護渣性能和鑄坯矯直及二次冷卻等條件有關。結合鄂鋼45鋼生產實際情況，板坯角部橫裂紋主要與鋼中鋁含量、結晶器錐度和二次冷卻工藝有關。
1）鋼中鋁含量。熱塑性差的鋼在連鑄過程中容易發生裂紋、拉漏等現象，而鋁對熱塑性的危害是公認的，特別是鋁和氮同時存在時，生成的AlN在奧氏體晶界沉淀而降低鋼的熱塑性，增強裂紋敏感性。鋼中氮、鋁元素含量與鑄坯皮下橫裂紋的產生幾率成正比，因此有效控制鋼中氮、鋁元素含量很有必要。有研究得出了鋁含量與皮下橫裂紋指數的關系，如圖6所示，鋼中w（Al）≤0.020%時，皮下橫裂紋影響明顯減弱。而實際生產數據顯示，45鋼平均w（AlS）＝0.027%，控制范圍為0.015%~0.040%，顯然，AlS含量較高增加了裂紋敏感性。

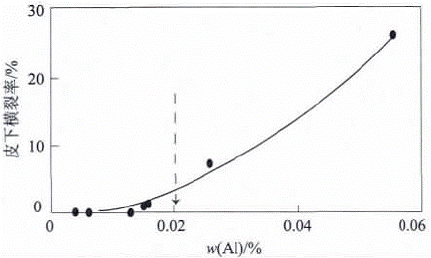

圖6：鋁含量與皮下橫裂紋指數的關系
2）結晶器錐度。結晶器錐度過大和過小對控制角部橫裂紋均不利。若結晶器窄面的錐度過小，由于凝固收縮，靠結晶器下部的坯殼與結晶器壁不接觸，凝固殼的生長速度放慢，會造成窄面坯殼厚度減少，容易引起板坯窄面鼓肚，甚至漏鋼；若錐度過大，會造成結晶器對坯殼的擠壓，坯殼與結晶器的摩擦增加，加劇結晶器的磨損，還會出現表面增銅，容易誘發形成表面網狀裂紋，同時窄面銅板擠壓寬面坯殼導致縱向凹陷的產生，并使角部過冷產生角部縱裂紋。鄂鋼生產250mm和300mm厚斷面的45鋼時，結晶器窄面的倒錐度全部采用1.0%。該倒錐度適合包晶鋼生產，而45鋼屬中碳鋼，窄面倒錐度不合理，增加了板坯橫裂紋發生幾率。
3）二次冷卻工藝。二次冷卻工藝對減少橫向裂紋很重要，如果在低塑性區進行板坯彎曲或矯直就會導致橫裂紋。板坯角部在二冷區受到厚度、寬度兩個方向的冷卻，兩向傳熱在角部疊加使得鑄坯角部冷卻強度遠遠大于寬面及其他區域，且這一現象隨板坯寬度的增加趨勢明顯。當鑄坯角部溫度比表面溫度低很多時，角部溫度低于低溫脆性區（900℃），鋼的延展性較差，受彎曲或矯直應力時角部易于產生裂紋缺陷。通過與其它鋼廠生產45鋼的二冷參數進行對比，并參考45鋼脆性溫度區間，發現連鑄機現有二冷配水參數不合理。原二冷配水設定的矯直點溫度為910~930℃，測得窄面矯直中心點溫度為850~870℃，而實際角部溫度更低，鑄坯矯直溫度介于第三脆性溫度區間，所以應提高矯直溫度即降低二冷配水強度。
4、控制措施
由于45鋼板坯表面存在皮下氣泡和角部橫裂紋，在軋制過程中因無法焊合，而暴露于鋼板表面，形成邊部裂紋。因此要解決中厚板邊部裂紋問題，首先要解決板坯質量問題。
1）控制外來氣體進入鋼液。保證原材料清潔干燥（w（H2O）≤0.5%），強化中包烘烤，調整塞棒、滑板、水口之間氬氣流量為3~5L/min。改進后，結晶器內液面波動明顯好轉，水口處未出現“紅眼”現象，鋼板氣孔缺陷有所改善。
2）優化鋼水脫氧工藝�？刂其撝�w（S）≤0.015%，可提高鋼的高溫韌性；調整LF爐渣成分控制范圍，即w（SiO2）＝8%~12%、w（CaO）＝48%~55%、w（Al2O3）＝20%~35%、w（FeO）≤1.0%，白渣操作。實施后，連鑄中包樣的w（T.O）＝18.4×10-6，板坯清理后無氣泡、針孔缺陷。
3）控制鋼中氮、鋁含量。將弱吹氬時間設定為5~10min，測定鋼中w（N）＝34.3×10-6，較改進前明顯降低；控制成品w（AlS）≤0.015%，減少因Al與N結合形成的皮下橫裂紋的機率。
4）調整結晶器錐度。將結晶器窄面錐度適當調小，即250mm和300mm厚斷面的倒錐度調整為0.85%，減少鑄坯凝固收縮時與結晶器產生的摩擦力。
5）優化二冷配水方案。對二冷配水進行調整試驗，在原有二冷模式基礎上，適當降低二冷水總量，并調整水量在各區域的分配，使得板坯通過矯直區時避開脆性溫度區間。為此將250mm和300mm厚斷面的矯直溫度調整為940~970℃，測得窄面矯直中心點溫度910~930℃，鑄坯已完全避開了矯直脆性區間。
5、生產效果
采取上述控制措施后，板坯檢驗未發現皮下氣泡及角部橫裂紋，鋼板邊裂比率由改進前的17.42%下降到0.48%，如表3所示。
表3：工藝調整前后邊裂缺陷統計結果
|
時間
|
板坯規格
|
軋制數/塊
|
邊裂數/塊
|
邊裂比/%
|
|
改進前
（2012年5-8月）
|
250mm×（1800~2200）mm
|
1954
|
230
|
11.77
|
|
300mm×（1800~2200）mm
|
2800
|
598
|
21.36
|
|
|
改進后
（2012年9-11月）
|
250mm×（1800~2200）mm
|
224
|
0
|
0
|
|
300mm×（1800~2200）mm
|
304
|
2
|
0.66
|
6、結論
1）45鋼中厚板邊部裂紋缺陷是由板坯皮下氣泡和角部橫裂紋造成的。
2）通過保證原材料清潔干燥，控制塞棒氬氣、滑板、水口之間氬氣流量以及LF造白渣、設置弱吹氬時間，可有效控制板坯皮下氣泡缺陷。
3）減小結晶器窄面錐度，控制板坯窄面矯直中心點溫度大于910℃，控制成品w（Al）≤0.015%，可有效控制板坯角部橫裂紋缺陷。
4）工藝改進后，45鋼軋制邊裂比由改進前的17.42%降低到0.48%，解決了邊裂問題。
