重鋼4100mm生產線粗精軋主電機軸承座高壓油管的改進
2015-04-14 08:32:13
1 概述
重鋼4100mm生產線自投產以來一直承擔寬厚板生產任務。本文探討的是關于4100mm生產線粗精扎主電機軸承座高壓油管。由于其作用重要、拆裝耗時、容錯率低、影響面廣等諸多因素，無疑是眾多設備隱患中較為突出的一件。
2 相關設備簡介
2.1 粗軋機
4100mm粗軋機為一臺四輥可逆式粗軋機，在機架窗口中安裝有四根軋輥，中間兩根為工作輥，其傳動端為扁頭，通過十字頭式接軸分別與上下主電機相連，通過電機傳動使上下工作輥相對轉動。粗軋機具有高剛性的特點，凈重達339.5t的牌坊和直徑Φ2200mm的支承輥，機械凈壓靠剛性模數超過7900kN/mm。傳動端裝配有2×6000kW交流變速主電機，電機轉速為40/100r/min，最大軋制力矩為2×3938kNm。
2.2 精軋機
重鋼4100mm四輥精軋機包括精軋主傳動、機前工作輥道、機后工作輥道、機前推床、機后推床、精軋快速
換輥裝置等。前接粗軋機區域設備，后接ACC快冷、矯直機等。其工作原理與粗軋機類似，在機架窗口中安裝有四根軋輥，中間兩根為工作輥，其傳動端為扁頭，通過十字頭式接軸分別與上下主電機相連，通過點機傳動使上下工作輥相對轉動。
精軋機具有高剛性的特點，凈重達335t的牌坊和直徑Φ2200mm的支承輥，機械凈壓靠剛性模數超過8000kN/mm。
傳動端裝配有2×8000kW交流變速主電機，電機轉速為60/130r/min，最大軋制力矩為2×3502kNm。
3 主電機軸承座解析
3.1 主電機軸承座工作原理
在粗軋主電機區域共有上下兩臺主電機呈上下錯置，由于下主電機距離軋機距離更遠，因此在傳動端加設了中間軸承座用以分擔傳動軸的重量及保證聯軸器位置。一臺主電機轉子及聯軸器約有75t重，兩臺合約150t。這些重量均由五個軸承座內軸瓦承擔。
由于其質量大、負荷高，無法使用常規軸承來降低力傳遞過程中的載荷摩擦系數，故使用了靜壓軸承，其為滑動軸承的一種，是利用壓力泵將壓力潤滑劑強行泵入軸承和軸之間的微小間隙以承受載荷，靜壓軸承的供油壓力比動壓軸承高得多。而在日常生產使用中最常遇見的突發情況就是在軸承座內負責將高壓油輸送到軸瓦內的高壓油管發生斷裂或破損。
3.2 工作原理
此種運行方式的主要特點之一，是在完全靜止的狀態下，也能建立起承載油膜，能保證在啟動階段摩擦副兩表面也沒有直接接觸，這在動壓軸承是絕對不可能的，同時，啟動和運轉期間摩擦副均被壓力油膜隔開，滑動阻力僅來自流體粘性，摩擦因數小、工作壽命長。
因此，啟動采用靜壓軸承的轉子時，必須先啟動靜壓潤滑系統。
靜壓軸承在運轉中，由于摩擦副有相對運動，故亦可能產生動壓效應，當動壓效應達到一定份額時，軸承成為動靜壓混合軸承。為了滿足日常生產，粗、精軋機的主電機軸承座高壓油管的油壓普遍在5～12兆帕之間。
3.3 近期事故
2014年8月8日12∶53～18∶44粗軋下主電機驅動端高壓油管爆，原因分析：該電機軸承座高壓油管為焊接銅管，已使用14個月，金屬疲勞及接頭形式不適用于該工況，使銅管接頭斷裂。
2014年6月13日13∶25～20∶40精軋主電機下電機重車頭軸承座高壓油管斷裂，原因分析：通過對現場斷裂的高壓油管分析，油管的彎曲半徑過大，電機起制動頻繁對其不斷沖擊造成銅管磨損是此次油管在管口焊接處斷裂的主要原因。
自中厚板廠4100mm生產線投產以來，粗軋機主電機軸承座加上精軋主電機軸承座共十個軸承已經多次發生軸承座內高壓油管造成的停軋事故。由于故障發生后，需要拆開軸承座，吊出上瓦蓋，翻出下軸瓦，才能對損壞的油管進行修復或更換，因此事故停軋時間普遍較長，影響較大，又因其隱藏在密封的軸承座內，平時點檢人員在點檢中無法對其進行檢查，存在極大的未知性和突發性，是生產順行的瓶頸。加上地勢狹窄，環境復雜，每次搶修時間緊張，拆裝精度要求較高，事故停機時間普遍較長，對檢修人員的業務能力要求也較高。此故障一直困擾著維護單位。
3.4 事故原因分析

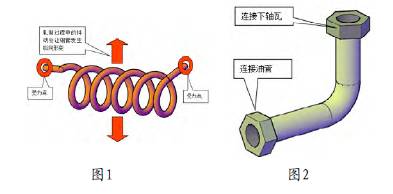

在生產中，軋機咬鋼的沖擊及軋制過程中的震動都會通過連桿傳遞到軸承座內。在長期的生產中，座內高壓油管不斷承受縱向沖擊，這些力最終會由接頭部分承受，時間一長發生金屬疲勞是在所難免的。
4 高壓油管的發展與改進
4.1 鋼絲編織高壓膠管
在中厚板廠4100mm生產線投產之初就是采用的鋼絲編織高壓油管，這種高壓油管主要由耐油（水）合成橡膠的內膠層、鋼絲編織增強層組成。由于耐壓性不足，在使用中會發生管壁裂開的情況，現已停用。實踐證明，設備安裝時的選型有誤，此類油管不適應4100mm產線這樣環境惡劣、反復沖擊較大的工況。
4.2 螺旋狀銅管（�。�
在淘汰掉鋼絲編織高壓油管后，維護單位試著開始采用這種由銅管退火繞制而成的高壓油管。螺旋油管的特點是重量輕、強度高、耐腐蝕。缺點是由于不是原廠配套設備，必須自行在接頭處焊上接頭，而且管壁較薄，僅為1mm，如果焊工經驗不夠豐富，在繞制和焊接的過程中容易出現人為缺陷，在長期的使用中有不確定性，曾多次發生過接頭斷裂或彎曲半徑過小導致管壁破裂的事故，現已被迫棄用。
4.3 螺旋狀銅管（厚）
為了改進薄型銅管，后又改進為另一種加厚型的螺旋狀銅管，管壁達到2mm厚。但是，實踐中依然無法排除薄管壁銅管的問題，特別是接頭處，由于彎曲半徑過大、承壓能力不足，在彎曲半徑處仍是頻繁斷裂，現已逐漸被替換。
4.4 鋼絲編織高壓膠管（厚）
目前機上使用較多的為此種高壓油管，其材質和結構均與第一種油管類似，只是對管壁進行了加厚，使油管能夠承受更大的壓力。但此種油管為過渡性使用，改進的終極目標表為T型頭。
4.5 T型頭油管
T型頭油管是在綜合以上油管的問題后最新改進出的設計，材質上采用高強度合金制成，強度高，形態固定，不易發生金屬疲勞。其一頭連接下軸瓦進油孔，一頭連接高壓銅管。
此種改進最大的優點是其對固有設備的延伸特點。在高壓油管發生破損或斷裂后，能快速地取下上端蓋，直接對下軸瓦的油管進行更換，而不必依次拆開上軸瓦頂起軸及翻出下瓦，節省了大量的搶修時間。
此種改進不光簡化了搶修過程，也在很大程度上避免了突發事故。因其自身呈L型，在整個供油路線中承擔了最大的拐點上的壓力，降低了油管破裂風險，同時縮短了軸承座內高壓油管的行程，避免了銅管大幅度的抖動，保障了接頭處的可靠性。而設計時T型頭的尺寸與軸瓦完全契合，可延長其使用壽命。
5 結語
