0、前言
隨著火車大提速和高鐵建設的大規模展開，我國設計和修建了大批高速鐵路橋，對橋梁工程用鋼的強度、韌性、低裂紋敏感性提出了更高要求。黃岡長江大橋項目即要求鄂鋼在提供橋梁關鍵構件用Q370qE鋼板時保證較高強度，同時實現-40℃沖擊功達100J和120J的沖擊韌性以及嚴格的抗層狀撕裂性能。鄂鋼為此加強了對高強度、高韌性橋梁結構用Q370qE鋼板的研制和開發，成功生產出滿足項目要求的產品，為進一步開拓寬厚板市場提供了強有力的技術支持。
1、Q370qE鋼板的技術要求
1.1、力學性能要求
黃岡長江大橋所用Q370qE鋼板的交貨技術要求十分嚴格，與“GBT714-2008”標準規定的力學性能對比如表1所示�？梢钥吹�，此次合同所簽訂交貨技術條件中的力學性能除包括標準要求外，還對鋼板的沖擊韌性提出了更嚴格的要求。即厚度≤36mm和厚度>36mm鋼板的-40℃沖擊功分別要高于100J和120J，超過國標規定值。
表1：Q370qE鋼板交貨技術條件與標準規定力學性能對比
|
檢測項目
|
GBT714-2008標準
|
交貨技術條件
|
||||
|
板厚≤50mm
|
板厚＞50~100mm
|
板厚10~36mm
|
板厚＞36~64mm
|
|||
|
最小值
|
最小值
|
最小值
|
最大值
|
最小值
|
最大值
|
|
|
Rel/MPa
|
370
|
361
|
370
|
|
370
|
|
|
Rm/MPa
|
510
|
510
|
510
|
685
|
510
|
685
|
|
A/%
|
20
|
20
|
20
|
|
20
|
|
|
Z35/%
|
35
|
35
|
35
|
|
35
|
|
|
-40℃（縱向）KV2/J
|
47
|
47
|
100
|
100
|
120
|
120
|
1.2、化學成分的設計原則
在Q370qE鋼板成分設計上，除了高強度和良好的低溫韌性，還要考慮焊接性能，即低碳高錳，同時添加微合金元素。因此在開發強度級別較高的鋼種時大多采用Nb-V或Nb-Ti復合微合金化。但由于對生產工藝的控制要求較高，較少出現同時添加Nb、V、Ti的情況。
1.2.1、碳
在Q370qE橋梁鋼的化學成分設計中，為使鋼板具有良好的焊接性能、較好的低溫沖擊韌性，必須降低鋼中含碳量，將其控制在0.14%左右為宜。
1.2.2、錳
錳元素的主要作用是降低奧氏體轉變溫度，細化鐵素體晶粒，提高鋼的強度和韌性，還可以消除硫?qū)︿摬牡挠泻τ绊�。因此，在化學成分設計中把錳含量控制在上限1.50%~1.80%左右。特別是對于有焊接要求的高錳鋼種，Mn/C比值越大，低溫韌性越好。
1.2.3硫、磷
作為最常見的有害元素，硫、磷及氣體在鋼中的含量直接影響到鋼的塑性和韌性。若鋼中硫、磷含量較高，會影響軋制工藝的制定，不利于控制軋制的進行，因此應嚴格控制其含量，以強化控軋效果�？紤]到鄂鋼對硫、磷的實際控制水平，將硫的上限定為0.015%，磷的上限定為0.020%。
1.2.4、微合金化
微合金化是指向鋼中添加Nb、V、Ti等合金元素。這些合金元素在鋼中可以與碳、氮結合形成碳化物、氮化物及碳氮化合物，這些化合物具有在高溫時溶解、低溫時析出的特性，因此可以在鋼坯加熱時阻礙原始奧氏體晶粒長大，在軋制過程中抑制再結晶及再結晶后的晶粒長大，在低溫時起到析出強化作用。
鈮在鐵素體中沉淀析出，可以提高鋼的強度，并阻止焊接過程中熱影響區晶粒的粗化。因此鈮具有顯著細化鐵素體晶粒的作用和較好的析出強化作用。當鈮含量較低時，細化晶粒作用特別顯著，而且隨著鈮含量增加，細晶強化作用更加明顯。
基于上述原則，鄂鋼在化學成分的設計上根據鋼板厚度范圍采取了兩套化學成分設計方案，見表2所示。
表2Q370qE鋼板的化學成分設計wt/%
|
厚度/mm
|
C
|
Si
|
Mn
|
P
|
S
|
Als
|
Nb、Ti、V
|
|
10~36
|
0.10~0.15
|
0.2~0.55
|
1.0~1.5
|
0.02
|
0.010
|
≥0.015
|
適量添加
|
|
＞36~64
|
0.10~0.17
|
0.2~0.55
|
1.0~1.7
|
0.02
|
0.010
|
≥0.015
|
適量添加
|
2、生產工藝設計
鄂鋼Q370qE鋼生產的工藝流程：高爐鐵水→鐵水脫硫→轉爐冶煉→吹氬→LF精煉→真空處理→連鑄→鑄坯檢查→鑄坯加熱→4300mm軋機軋制→加速冷卻→探傷→精整→熱處理→檢驗。
2.1、加熱工藝
為保證較低的軋制變形抗力，結合微合金元素化合物的完全固溶溫度（≥1150℃），確定鋼坯的最高加熱溫度為1150~1300℃。
2.2、軋制工藝
軋制工藝采用兩階段控軋。一方面，在奧氏體再結晶區軋制時，保汪累積壓下率在50%左右，使形變在厚度方向充分滲透至中心部位，以使奧氏體再結晶充分進行，達到晶粒尺寸均勻細化；另一方面，在奧氏體未再結晶區軋制時，使鋼板厚度方向形變累積效果均勻，同時盡量降低未再結晶區開軋溫度并提高道次壓下率，使形變奧氏體中形成較多的變形帶，增加奧氏體向鐵素體轉變時晶粒的形核位置和形核速度，從而細化鐵素體晶粒。
另外，形變硬化后的奧氏體中位錯及其他晶粒缺陷增多，變形儲存能增加，在隨后的冷卻過程中，促使Nb、V的碳氮化物大量細小彌散析出，沉淀強化作用增強。中間坯厚度采用成品厚度的2~4倍，Q370qE鋼板的控軋工藝見表3。
表3：Q370qE鋼板的控軋工藝
|
成品厚度/mm
|
Ⅰ階段終軋溫度/℃
|
中間坯厚度/mm
|
Ⅱ階段開軋溫度/℃
|
|
10~36
|
≥1000
|
≥2t~4t
|
≤980
|
|
＞36~64
|
≥1000
|
|
≤830
|
注：t表示成品厚度
為保證鋼板的性能，得到更細小的晶粒度，軋后采用ACC對鋼板進行加速冷卻，并根據環境溫度的季節性變化調整冷卻工藝，充分發揮微合金化元素的作用，提高鋼板的綜合力學性能。Q370qE鋼板冷卻工藝見表4。
表4：Q370qE鋼板的冷卻工藝
|
厚度/mm
|
冷卻速率/（℃·s-1）
|
返紅溫度/℃
|
|
10~36
|
7~10
|
600~800
|
|
＞36~64
|
2~6
|
450~580
|
2.3、熱處理工藝
熱處理是通過加熱、保溫和冷卻的方法來改變鋼的內部組織結構，從而改善其性能的一種工藝。由于14mm以上厚度規格的鋼板全部為正火狀態交貨，正火溫度的高低直接影響鋼板的實物性能，因此確定一個合理的正火工藝尤為重要。針對Q370qE高強度橋梁用鋼，根據板坯化學成分進行Ac3計算后，進行900℃正火處理。具體正火工藝見圖1所示。
圖1：Q370qE鋼板的正火工藝示意圖
3、工業試制
3.1、試制方案
選取兩個冶煉爐號的Q370qE鋼坯在4300mm精軋機上軋制，坯料厚度為250mm，軋制成品厚度為10mm、14mm、36mm和48mm，每個厚度規格試軋2塊鋼板。冶煉、軋制及熱處理工藝均按上述設計的工藝執行。
3.2、試制結果
3.2.1、化學成分
試制Q370qE鋼坯的化學成分見表5。
表5：試制Q370qE（K1）鋼坯的化學成分wt/%
|
厚度/mm
|
C
|
Si
|
Mn
|
P
|
S
|
Als
|
Nb、Ti、V
|
Pcm
|
|
10~36
|
≤0.16
|
≤0.65
|
≤1.45
|
0.010
|
0.007
|
0.025
|
≤0.70
|
0.23
|
|
＞36~64
|
≤0.16
|
≤0.75
|
1.65
|
0.010
|
0.007
|
0.035
|
≤0.70
|
0.23
|
3.2.2、力學性能
試制Q370qE鋼板的熱軋態力學性能見表6所示。
表6：試制Q370qE鋼板的熱軋態力學性能
|
厚度/mm
|
Rel/MPa
|
Rm/MPa
|
A/%
|
-40℃KV2/J
|
180°冷彎
|
||
|
10
|
440
|
605
|
30
|
50
|
47
|
39
|
d=2a，完好
|
|
14
|
455
|
610
|
25
|
62
|
77
|
75
|
d=2a，完好
|
|
36
|
395
|
580
|
22
|
90
|
91
|
83
|
d=2a，完好
|
|
48
|
385
|
550
|
25.7
|
88
|
105
|
92
|
d=2a，完好
|
從表6可以看出，經過軋制后的鋼板屈服強度、抗拉強度都能得到保證且有一定富裕量，不同厚度鋼板的屈服強度和抗拉強度波動較小，最大差值分別為55MPa和60MPa，唯獨-40℃沖擊功偏低，不能滿足交貨技術條件要求。
鋼板在完成探傷后進行正火處理，正火態鋼板力學性能見表7。
表7：試制Q370qE鋼板的正火態力學性能
|
厚度/mm
|
Rel/MPa
|
Rm/MPa
|
A/%
|
-40℃KV2/J
|
180°冷彎
|
||
|
10
|
490
|
575
|
30
|
228
|
271
|
289
|
d=2a，完好
|
|
14
|
455
|
565
|
32.5
|
242
|
264
|
265
|
d=2a，完好
|
|
36
|
430
|
550
|
36
|
283
|
265
|
276
|
d=2a，完好
|
|
48
|
445
|
580
|
29.5
|
275
|
286
|
287
|
d=2a，完好
|
從表7中可以看出，鋼板在經過正火處理后，各項力學性能指標均達到交貨技術條件要求，且有一定富裕量。為了確保工藝的有效性和穩定性，隨后按照之前的生產工藝對Q370qE鋼板進行大規模的放量生產。經過一段時間，鋼板的各項性能均超過技術條件要求，性能指標無明顯波動并趨于穩定，見圖2所示。

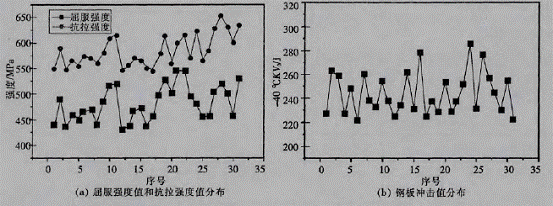

圖2：正火態Q370qE鋼板屈服強度值、抗拉強度值和沖擊功值的分布
3.2.3、金相組織
40mm厚Q370qE鋼板經900℃正火后的金相組織照片見圖3。從圖中可以看出鋼的組織結構為鐵素體和珠光體組織，組織晶粒大小均勻。

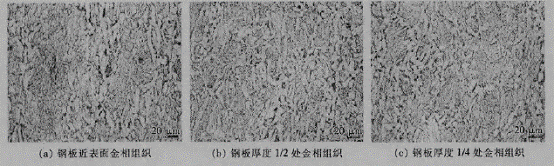

圖3：正火態Q370qE鋼板的金相組織
4、結論
（1）Q370qE鋼的試制工藝設計合理，化學成分及各項性能指標滿足國標和技術條件要求；成分中采用Nb、V、Ti微合金化，選擇控軋控冷工藝；對熱軋后鋼板采用正火處理工藝，產品質量穩定可靠。
（2）試制的Q370qE鋼板性能穩定，厚度效應不明顯，不同厚度試板屈服強度的最大差值為110MPa。
（3）試制鋼板具有良好的低溫韌性，-40℃沖擊功均在200J以上。
收稿時間：2013年3月
